segunda-feira, 19 de junho de 2017

PentaPet 4.0


PentaPet versão 4.0
- Pentágono feito com BarrasPet de mesmo tamanho.
Apresenta regularidade e possibilidade de expansão.
Pode ser visto como um pentágono formado por 10 hexágonos mais 5 metades de hexágonos.
Uso do PetNó 11.

sábado, 17 de junho de 2017

Código PetNó 12


Código fonte do OpenSCAD para a versão 12 do PetNó.
Atualizado em 15 JUN 2017.
Melhoramento na possibilidade da alteração do número de barras  no nó (variável b).
****************
// PetNó versão 12
// atualização 17 JUN 2017
$fn=100;
a=3; // largura da barra
t=10; // comprimento da barra
b=6; // número de barras no nó
c=360/b; // ângulo da ponta da barra
// Apresenta Barras
for (i=[1:b], angulo=c*i) { rotate ([0,angulo,0]) haste(); }
// Apresenta Cilindro
translate([-12,-0.3,t-2]) rotate([0,90,90]) cilindro();
// Apresenta Pino
translate([-6,-a/2,t-2]) pino();
module haste () {
difference () {
 cylinder(d=a,h=t);
// Recorta as diagonais
translate([0,-a/2,t]) rotate([0,(180-c)/2,0]) cube(a);
translate([0,-a/2,t]) rotate([0,-(180-c/2),0]) cube(a);
translate([0,-a/2,0]) rotate([0,-(180-((180-c)/2)),0]) cube(a);
translate([0,-a/2,0]) rotate([0,c/2,0]) cube(a);
// Furos nas pontas
translate([0,-a,a*0.05+t*0.1]) rotate([0,90,90]) cylinder(r=a*0.05,h=t);
translate([0,-a,-a*0.05+t*0.9]) rotate([0,90,90]) cylinder(r=a*0.05,h=t);
// Cava inferior
translate([0,-0.3,t*0.08]) rotate([0,90,90]) cylinder(d=a,h=a*0.15);
// Cava superior
translate([0,-0.3,t*0.92]) rotate([0,90,90]) cylinder(d=a,h=a*0.15);
}}
module cilindro () {
difference () {
 cylinder(d=a,h=a*0.14); // Cilindro interno
 for (i=[1:b], angulo=c*i) {
     x = a*0.3*cos(angulo); //projeção sobre x
     y = a*0.3*sin(angulo); //projeção sobre y
    translate([-x,-y,-1]) cylinder(r=a*0.05,h=a); // furos no cilindro
 }}}
module pino () {
// Pino de união
 rotate([0,90,90]) cylinder(r=a*0.049,h=a);
}

segunda-feira, 29 de maio de 2017

CestoPet 2.0


CestoPet versão 2.0
- Ideia de cesto entrelaçado com fita plástica de arquear reutilizada.
Inspirado pelos vídeos https://www.youtube.com/watch?v=Wo_RJS5dlZ0 e https://www.youtube.com/watch?v=psHmWNielcw .
1-2-3- após confecção do fundo optou-se por pendurar num varal, o que facilitou a colocação das fitas circulares;
4- cesto pronto para arrematar a parte superior;
5- CestoPet 2.0 pronto, optou-se por arremate sem preocupação em igualar o tamanho das fitas e sem uso de linha de nylon, dobrando alternadamente cada fita para dentro e para fora sobre a última fita circular e entrelaçando a ponta entre duas fitas diagonais.
6-7- fundo e topo do CestoPet 2.0.

domingo, 21 de maio de 2017

CestoPet


CestoPet
- Cesto feito com fitas PET de arquear reutilizadas.
1- laçar o balde de 100 L (forma) com as fitas e prender com a BraçadeirasPet;
2- parte superior do balde mostrando as fitas na posição;
3- detalhe da BraçadeiraPet;
4- número par de fitas verticais e suas braçadeiras e mais uma fita para permitir a alternância das fitas horizontais;
5- vista do fundo do balde;
6- fundo com fita circular;
7- fitas horizontais até o limite possível;
8- detalhe da união das fitas, feito com ferro de soldar;
9- CestoPet desenformado;
10- mais camadas colocadas sem forma;
11- CestoPet finalizado;
12- detalhe do acabamento superior, feito também com o ferro de soldar.


domingo, 30 de abril de 2017

PulseiraPet 2.0


PulseiraPet versão 2.0
- Ideia de pulseira alternativa feita com PET.
Feita a outra metade da pulseira.
Derretido pó de PET para melhorar a forma de ligação ao relógio sem comprometer o visual externo.

domingo, 16 de abril de 2017

quinta-feira, 6 de abril de 2017

GrelhaPet


GrelhaPet
- Ideia para reduzir os diâmetros dos furos dos ralos.
Feitas em PET ou Isopor.
Furos feitos com ferro de soldar, usando a própria grelha metálica como molde.

sexta-feira, 24 de março de 2017

CupilhaPet


CupilhaPet
- Ideia de cupilha feita de PET.
1- A partir de uma tira de PET;
2- dobrar uma ou mais vezes;
3- dobrar ao centro;
4- com o auxílio de algo redondo para a cabeça ficar curva;
5- comparação CupilhaPet com cupilhas metálicas.

quinta-feira, 23 de março de 2017

ColchetePet


ColchetePet
- Ideia para implementar a função de um colchete latonado usando PET.
1- A partir de uma tira de PET;
2- cortar segundo esta forma;
3- dobrar assim;
4- e assim;
5- comparação do colchete latonado com um ColchetePet;
6- ColchetePet de maior comprimento.
Pode ser feito sem a cabeça redonda, apenas com uma tira de PET e as dobras centrais.

sábado, 4 de março de 2017

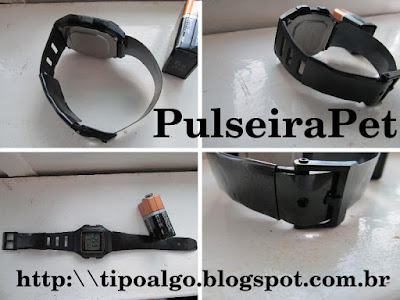

PulseiraPet


PulseiraPet
- Ideia de pulseira alternativa feita com PET.
Por enquanto apenas metade da pulseira.
Precisa melhorar a forma de ligação ao relógio, talvez retraindo o PET com calor para ficar rígido.

domingo, 5 de fevereiro de 2017

Caixa Alternativa


Caixa Alternativa
- Ideia para aproveitar caixas de TV antigas.
O trançado de FioPet e FitaPet pode ser feito em qualquer lado da caixa.
Espaçamento dos buracos de 2 cm, marcados com lápis e furados com broca de 5 mm.
Este protótipo pretende-se usar como vaso de plantas.

quarta-feira, 25 de janeiro de 2017

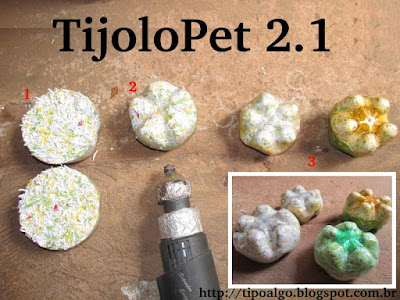

TijoloPet 2.1


TijoloPet versão 2.1
- Ideia de tijolo alternativo de baixa densidade.
1- A  partir de duas bases de garrafas PET cheias de isopor picotado, colocar uma encaixada na outra;
2- com o soprador térmico (ou uma chama qualquer) retrair todo o PET da camada externa sobre a interna;
3- TijoloPet 2.1 de baixa densidade que flutua na água. Módulos prontos para uso em enchimentos de paredes, aterros, boia etc.

terça-feira, 24 de janeiro de 2017

PetNó 12.1


PetNó versão 12.1
- Ideia para união de TriangulosPet 100% PET.
Cava no vértice do triângulo feita com disco circular de 2,5 mm de espessura.
O PinoPet pode ser transformado em RebitePet 1.1.

segunda-feira, 23 de janeiro de 2017

RebitePet 1.1


RebitePet versão 1.1
- Ideia alternativa para unir peças usando PET, por meio de uma rebitadeira.
Necessário acesso a ambos lados das peças.
1- Pedaço de PET retangular adequado às peças a unir;
2- enrolar o PET formando um canudo;
3- inserir nos orifícios das peças a unir;
4- inserir no canudo um pino metálico com cabeça, um prego por exemplo. Pode aumentar a área da cabeça do pino metálico usando arruelas;
5-6-7- exemplos de peças unidas com o RebitePet 1.1.

domingo, 22 de janeiro de 2017

RebitePet 2.0


RebitePet versão 2.0
- ideia de rebite feito com PET para utilização com a rebitadeira.
1- Enrolar o PET, amolecer, moldar e furar a cabeça do rebite. O parafuso pode ter cabeça reta para aumentar o apoio na aplicação;
2- RebitePet 2.0 pronto para uso;
3- RebitePet 2.0 na rebitadeira;
4- teste para união de duas arruelas;
5- detalhe após aperto;
6- rachadura por excesso de aperto;
7- RebitePet 2.0 aplicado e pino metálico auxiliar retirado.

sábado, 21 de janeiro de 2017

PetNó 13


PetNó versão 13
- Ideia para unir os vértices dos TriângulosPet ou de BarrasPet.
1- Os seis parafusos (rosca soberba e base da cabeça lisa) mantém a base da garrafa PET  unida às BarrasPet;
2-3- detalhes do PetNó 13 em ambos os lados.
Versão 14 já no forno!

sexta-feira, 20 de janeiro de 2017

TreliçasPet 13, 14 e 15


TreliçaPet versão 13 - Ideia que substitui a madeira da versão 12 pela VaraPet.

TreliçaPet versão 14 - Os espaçamentos na VaraPet superior são 2,5 cm maiores que na VaraPet inferior, resultando no arqueamento da treliça.

TreliçaPet versão 15 - Os parafusos ficam na mesma direção das barras, formando um só plano.

domingo, 1 de janeiro de 2017

TreliçaPet 12


TreliçaPet versão 12
- Ideia de treliça que une madeira e PET.
Cada BarraPet é feita a partir de uma garrafa PET.
A distância entre os nós é de 17 cm.
Madeira de demolição.
Suportou mais de 70 Kg.
