terça-feira, 18 de dezembro de 2012

AmpulhetaPet



AmpulhetaPet - Minha versão de ampulheta.
Tempo de 6,5 minutos.
As tampas foram unidas após derretimento num ferro de passar roupas.

domingo, 9 de dezembro de 2012

BolaPet



BolaPet - Estrutura esférica 100% PET.
As peças verdes possuem 5 furos (pentágono)e as transparentes possuem 6 furos (hexágono).
Os furos foram feitos com o ferro de solda.
A amarração é feita com FioPet de aproximadamente 3 mm.
O resultado foi muito bom ao preencher o interior da BolaPet com sacolas plásticas.
Desafio: realizar 50 embaixadinhas.

quarta-feira, 5 de dezembro de 2012

HexaPet 4.0



HexaPet versão 4.0
- Ideia com a mesma técnica do PentaPet 3.0.
Todos os módulos (bases de garrafas PET) possuem 6 furos e o FioPet é usado para uni-los.
Os 7 módulos centrais tem maior diâmetro para formar a concavidade.

terça-feira, 4 de dezembro de 2012

PentaPet 3.0



PentaPet versão 3.0
- Ideia para uma cobertura 100% em PET.
Os seis módulos centrais com apenas 5 furos (feitos com ferro de solda) os demais com 6 furos.
A união dos módulos foi feita com uma FitaPet de aproximadamente 3mm de largura (FioPet) e com dois nós cegos.
Um hexágono pode ser feito usando-se este mesmo princípio, é só usar todos os módulos com 6 furos e se for necessário a concavidade os módulos centrais devem possuir maior diâmetro.

quarta-feira, 28 de novembro de 2012

Máscara Alternativa



Máscara alternativa de proteção.
Armação de óculos, filme de raio X, cola quente, caixa tetra pak e tesoura; tudo o que é preciso para aumentar a proteção na hora de soldar com arco voltaico ou encarar o sol.

quinta-feira, 15 de novembro de 2012

HexaPet 3.0



HexaPet versão 3.0
- Aplicação do FerroNó.
Algo deve ser feito para evitar a rotação do FerroNó, talvez a colocação de uma chapa com seis furos e apoiada nas extremidades das barras ou talvez um outro tipo de nó.

FerroNó



FerroNó
- Enquanto o PetNó ideal não aparece, tentaremos algo em ferro.
Ideia para agregar maior resistência mecânica aos vértices (nós) de uma estrutura feita com BarrasPet.

BarraPet 7.0



BarraPet versão 7.0
- Ideia para fazer barras com maior comprimento.
1 - Cortar a parte lisa da garrafa PET formando uma fita com largura adequada ao comprimento da barra que se deseja;
2 - Fazer um canudo com a fita e inserir nos anéis feitos com "gargalos" (as roscas);
3 - Inserir o maior número de fitas possível, quanto mais camadas maior será a resistência da barra;
4 - Barra 100% PET pronta para diversas AplicaçõesPet.

terça-feira, 30 de outubro de 2012

PentaPet Frequência 6



PentaPet Frequência 6
A estrutura não é rígida por conta dos vértices (nós) que se deformam sob carga.
A busca pelo PetNó ideal continua!
A facilidade em montar e desmontar é o ponto alto desta EstruturaPet.

OrganizadorPet



OrganizadorPet
- ideia para montar um Painel Organizador de Ferramentas usando FitaPet, Caixas TetraPak, grampos de tapeceiro e a moldura de um quadro em madeira.
Agora sei onde está o alicate!

quinta-feira, 18 de outubro de 2012

CaboPet 2.0



CaboPet versão 2.0
Feito com a BarraPet reforçada com os PinosPet.
O pino metálico mais próximo da borda atravessa o ferro central do "tridente", os demais apenas o tangenciam.

sexta-feira, 12 de outubro de 2012

FiltroPet 4.0



FiltroPet versão 4.0
1. Garrafa PET de 3 L com a boca moldada com o soprador térmico e 3/4 cheia de areia grossa;
2. Vedação com camadas de borracha e PET retraído, e furos no cano PVC;
3. Tecido não tecido (TNT);
4. Detalhe da vedação interna com os rótulos das garrafas PET;
5-7. Enrolar o TNT e fixá-lo ao cano PVC com FioPet;
8. "Miolo" do filtro inserido na PET;
9-16. Vedação usando rótulo, borracha e FioPet.

domingo, 7 de outubro de 2012

PáPet



PáPet - Pá alternativa para lixo com cabo longo.
Ideal para gestantes e idosos.
Resistente, leve, versátil na coleta e confortável (Segundo propaganda da pá comercial).
Esta versão de PáPet tem um problema: não fica em "pé" sozinha, precisa de apoio.

segunda-feira, 24 de setembro de 2012

PetNó 7.0



PetNó versão 7.0
Usou-se a parte superior de 6 garrafas PET.
A BarraPet 6.0 fica presa ao PetNó por meio da tampinha da garrafa.
A ideia é facilitar a montagem e desmontagem.

BarraPet 6.0



BarraPet versão 6.0
Fixou-se as roscas por meio de PinosPet em ambas as extremidades da barra.
Esta barra possui 7 camadas de PET, ou seja, é feita com a parte lisa de 7 garrafas.

quinta-feira, 20 de setembro de 2012

JuntaPet



A partir de dois frascos de desodorante Roll-On, separar as esferas e os anéis.
Para unir os dois anéis retraia sobre eles, com o soprador térmico, um cilindro de PET de pequeno diâmetro.
Furar as duas esferas com uma serra copo de diâmetro adequado à barra que se deseja usar.
Providenciar dois anéis cônicos (a partir de uma garrafa de fanta de 2 L) para reduzir a folga da esfera na sua "concha".
Introduzir as barras nas esferas.
Colocar os anéis no interior das conchas.
Introduzir as esferas (já com as barras) nas conchas.

segunda-feira, 17 de setembro de 2012

HastePet 2.0



HastePet versão 2.0
Ideia que emprega o FioPet e abre possibilidade para o uso da FitaPet na BarraPet gigante e em outras engenhocas.

domingo, 16 de setembro de 2012

TripéPet 2.0



TripéPet versão 2.0
O Zemaria trouxe a ideia de tornar telescópicas as hastes do tripé, conferindo maior possibilidade de ajuste e sustentação ao conjunto.

quinta-feira, 6 de setembro de 2012

TripéPet - Ideia do Zemaria



TripéPet - Ideia do Zemaria Villela.
Junta telescópica e articulação ok.
Os joelhos feitos com as tampinhas e a base necessitam de aperfeiçoamentos.
Nova versão a caminho!

sexta-feira, 31 de agosto de 2012

IdeiasPet do Zemaria



Ideias do nosso amigo Zemaria Villela.

quinta-feira, 23 de agosto de 2012

Diversas Engenhocas 3 - vídeo



Engenhocas do Tipoalgo dos últimos 12 meses.

domingo, 19 de agosto de 2012

VálvulaPet 2.0



VálvulaPet versão 2.0
 - Nesta versão a VálvulaPet ganhou independência, agora pode ser usada para um fluxo unidirecional e com retenção (válvula de retenção) sem necessidade de suporte.
A técnica empregada para evitar vazamento (caso o retraimento do PET não seja uniforme) é enrolar duas camadas de uma tira de plástico (feita a partir dos rótulos das garrafas) sobre a junção, sobre estas camadas enrolar várias voltas de fiopet e depois usar o soprador térmico (ou uma chama qualquer) para retrair tanto o fiopet quanto o plástico sobre a junção.
A tampinha deve ser cortada (ou serrada) deixando apenas de 2 a 3 mm sem cortar.

TreliçaPet 4.0



TreliçaPet versão 4.0
Ideia a ser aperfeiçoada, mas como está já apresenta boa resistência mecânica.
Imagina-se várias treliças dessas lado a lado para formar a base de uma cobertura alternativa.

BarraPet 5.0



BarraPet versão 5.0
1. Sete VarasPet 3.0 e garrafas PET de 1,5 L;
2. O soprador térmico retrai as garrafas sobre as varaspet unidas (Uma ao centro e seis ao redor. A do centro é maior que as demais.);
3. Detalhe do tamanho aproximado da BarraPet : 1,5 m;
4. BarraPet com duas camadas de garrafas PET sobre as varaspet (usar mais camadas se necessário
).
Pode-se agora imaginar estruturas de maior porte feitas 100% em PET.

quarta-feira, 25 de julho de 2012

FlangePet



- Retrair o PET sobre um molde cilíndrico (25mm de diâmetro neste caso) com um soprador térmico ou uma chama qualquer;
- Providenciar um anel de borracha; e
- Fazer da tampa da garrafa um anel com rosca que servirá para fixar a FlangePet à caixa d´água.

terça-feira, 17 de julho de 2012

Reuso de água da máquina de lavar roupas



Reuso da água da máquina de lavar roupas para a descarga do vaso sanitário.
1- entrada de água original da máquina;
2-entrada de água da chuva. Instalou-se outra válvula que está ligada em paralelo com a válvula original;
3- fios conectados aos 2 fios da bomba original da máquina para acionar a bomba d´água vista em 5;
4- emenda para a mangueira de saída da água usada pela máquina;
5- bomba instalada no limite do alcance da bomba original (aprox. 2 m de altura).
O consumo extra de energia é mínimo, claramente compensado pela economia de água e pela redução em produtos de limpeza para o vaso sanitário.

VaraPet 3.0


VaraPet versão 3.0
- Feita com a BarraPet 4.0 e o PinoPet.
1 - Inserir a ponta de uma BarraPet na base de outra BarraPet;
2 - furar sobre o anel (na emenda) com uma broca de 5 mm;  e
3 - inserir o PinoPet.

BarraPet 4.0



BarraPet versão 4.0
1 - garrafa PET de 2 litros;
2 - cortar a tampa e o fundo com um estilete;
3 - cortar sobre a marca na vertical com uma tesoura;
4 - serrar a rosca de duas garrafas, formando dois anéis;
5 - fazer um canudo com o auxílio de um alicate de bico e inseri-lo nos anéis;
6 - BarraPet 4.0 formada com uma garrafa e dois anéis.

sábado, 30 de junho de 2012

DomoPet

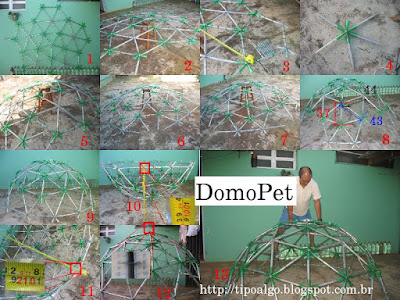

DomoPet - Feito com BarraPet, Petnó 6.0 e PinoPet.
1- Estrutura ainda plana, pois o centro dos pentágonos e hexágonos estão sem os PinosPet;
2- Início da curvatura do domo;
3- Primeiro monta-se a parte externa do pentágono e do hexagono;
4- Sobra de uma conexão do Petnó para o centro do pentágono;
8- Medidas em centímetros das distâncias entre os centros dos nós (as laterais das figuras sempre 43cm, centro dos hexágonos = 44cm e centro dos pentágonos = 37cm;
9- DomoPet pronto;
10- altura = 1m;
11- Diâmetro = 2m e 10cm;
12- Peso do DomoPet = 8 Kg;
13- Teste de carga, o DomoPet suportou algo em torno de 70Kg, mesmo não sendo as barras reforçadas.

sábado, 19 de maio de 2012

GradePet 2.1



GradePet versão 2.1
O canudo que atravessa o furo e une as barras é de tamanho reduzido e recebe o furo para inserção do PinoPet.
Esta versão "parece" possuir boa resistência à tração (não foram realizados testes) e reduzida resistência à torção (não é uma treliça).

GradePet 2.0



GradePet versão 2.0
1. BarraPet, com furo ao centro, feita com 4 partes lisas (onde fica o plástico de rótulo) e 4 roscas;
2. parte lisa que unirá as barras pelo interior;
3. módulo básico da GradePet 2.0 feito com um canudo inserido no furo central da barrapet;
4. a união dos módulos básicos formam a GradePet;
5. detalhe do furo: aprox. 16mm de diâmetro;
6. detalhe dos encaixes.
O PinoPet pode ser usado para fixar as barras (ver a GradePet 2.1).

domingo, 6 de maio de 2012

DiversosPet



DiversosPet - Ideias a aperfeiçoar.
1. TreliçaPet versão X;
2. DobradiçaPet com suporte;
3. JunçãoPet móvel;
4. PirâmidePet com TriângulosPet e AbraçadeirasPet;
5. TriângulosPet;
6. BarraPet "gigante";
7. HexaPet com TriângulosPet e FitasPet no interior das barras;
8. PentaHexaPet com TriângulosPet e AbraçadeirasPet;
9. ColunaPet com AbraçadeirasPet e ar comprimido no interior das garrafas;
10. EstrelaDeDaviPet;
11. VaralPet;
12. CoberturaPet com as TelhasPet, garrafas com ar comprimido e Forro de caixas tetrapak.

terça-feira, 1 de maio de 2012

PetNó 6.0



PetNó versão 6.0
1. Garrafa PET de 2L;
2. Cortar com um estilete acima e abaixo (aprox. 19 cm);
3. Cortar com uma tesoura sobre uma das marcas;
4. Fazer um canudo e inserir nos anéis feitos a partir das tampinhas;
5. Dobrar o canudo ao meio e fazer o mesmo com mais outros dois canudos;
6. Usar o FioPet para unir os 3 vértices dos canudos dobrados;
7. Furar as extremidades com uma broca de 5mm para inserir a BarraPet e o PinoPet.

segunda-feira, 30 de abril de 2012

DobradiçaPet


Ideia para fazer uma espécie de dobradiça para uma porta.
Os módulos básicos feitos com os carretéis podem ser substituídos por canudos.
A dobradiça gira em torno de uma espécie de portal que pode ser fixado à parede.
O "portal" pode se feito com TriângulosPet.

terça-feira, 10 de abril de 2012

GradePet



- Ideia para unir as barraspet em quadrados.
1 - União com o EncaixePet 3.0;
2 - Furo de aproximadamente 16 mm de diâmetro;
3 - Canopet atravessando o furo (forma o módulo básico);
4 - BarrasPet inseridas nos canos (dois PinosPet podem ser inseridos para manter as barras fixas);
5 - GradePet formada.

terça-feira, 3 de abril de 2012

EncaixePet 3.0



Ideia para unir as barras usando apenas PET.
1 - Parte lisa de uma garrafa de 2 litros (abrir o cilindro cortando em uma das linhas);
2 - Usar duas tampinhas como molde para fazer o canudo (serão apenas para manter o canudo como um cilindro);
3 - Inserir as barras no canudo;
4 - Fazer os furos com a broca, atravessando o canudo e as barras;
5 - Inserir os PinosPet nos furos;
6 - Usar o soprador térmico para retrair o canudo.
Retirar os aneis feitos com as tampinhas.
Aplicação imediata para fazer a VaraPet 2.0.

domingo, 1 de abril de 2012

ProtetorPet



Engenhoca que pode evitar o acionamento indesejado de um interruptor mal posicionado.
Utilizou-se o gargalo de uma garrafa PET (sem a rosca) moldado com um soprador térmico.

Isopor Condensado



Ideia para reforçar ou reparar peças plásticas.
A temperatura correta amolece o isopor sem sair fumaça.
A cada deposição de isopor derretido, preaqueça a camada depositada anteriormente.
A madeira da foto serviu para compactar o isopor derretido.

Água com tempo



Ideia para definir o tempo em que haverá vazão de água.
O tempo é controlado pela minuteria.
O botão de acionamento foi feito com uma tampa de garrafa PET.
A intenção é evitar esquecimentos "catastróficos".

sábado, 24 de março de 2012

PetNó 5.0



Ideia para unir as BarrasPet num ponto.
O ferro de soldar está acoplado a um regulador de tensão (dimmer) visando manter a temperatura em torno dos 260°C.
Derrete-se o próprio PET das peças que se deseja unir.
O soprador térmico amolece o PET para moldar (usando o alicate) em forma pontiaguda, permitindo os encaixes adequados.
Pode-se conferir mais resistência ao nó derretendo-se PET extra.

sábado, 3 de março de 2012

PinoPet



Ideia para unir as barras.
O furo que atravessa o CarretelPet (aqui na função de emenda) é feito com broca de 5 mm de diâmetro.
A ponta do PinoPet é inserida no furo e por meio de giros completa-se a colocação. Um alicate ajuda esta tarefa.
As emendas que usam as tampas unidas pelos anéis maiores conferem maior resistência à união das barras.

domingo, 19 de fevereiro de 2012

CanoPet



Feito com garrafa PET de guaraná.
O soprador térmico retrai o PET e mantém as peças unidas.
Curva de 90° (joelho) feita com duas garrafas, abre-se um buraco em uma delas (de forma oval neste caso) e insere-se a outra, corta-se o excesso que ficará no interior.
A base possui furos para melhor escoamento da água.
Aplicação imediata em conjunto com a CalhaPet.

sábado, 11 de fevereiro de 2012

TriânguloPet



Módulo para emprego em diversas estruturas.
Cada extremidade das barras tem duas roscas de garrafas unidas com o auxílio de um ferro de passar roupa (com temperatura em torno de 255°C).
O CarretelPet é posicionado após a segunda passagem da fita pelo interior das barras.
O comprimento da fita depende dos comprimentos das barras e da resistência que se deseja ao triângulo.
O soprador térmico pode ser usado para retrair um pouco a fita em torno do carretel, conferindo maior união às peças.

segunda-feira, 9 de janeiro de 2012

TreliçaPet 3.4



Uso do CarretelPet com rosca.
Os testes de carga não foram realizados, pois as pontas das barras necessitam de reforços.
Confecção ainda muito trabalhosa.
Vale como ideia a ser melhorada.
