terça-feira, 22 de dezembro de 2015

Pneu Maciço Alternativo 10



Pneu Maciço Alternativo versão 10
- Ideia de pneu sem câmara de ar.
1- Roda desmontada, retirados os pontos de solda com broca;
2- Uso do gargalo de uma garrafa PET de 1,5 L;
3- Frasco metálico de desodorante usado como forma;
4- Pistola de ar quente usada para retrair o PET sobre a forma;
5- Pneu com as peças de PET em seu interior;
6- Pneu com as duas partes da roda na posição;
7- Pneu Maciço Alternativo pronto para uso.
Vídeo: https://www.facebook.com/tipoalgo/videos/1057743840934808/
Tem espaço para melhorias, o teste com carga revelou inconvenientes ruídos do PET.

sexta-feira, 4 de dezembro de 2015

Pneu Maciço Alternativo 9.0



Pneu Maciço Alternativo versão 9.0
- Ideia de pneu sem câmara de ar.
1- Anel feito com FitaPet de largura aproximada de 2 cm e comprimento de 1,5 m, formando um anel de várias camadas em espiral, mantido enrolado por um anel de borracha de uma câmara de ar, e com diâmetro externo adequado ao diâmetro interno do pneu;
2- Anel feito com a tampinha plástica da garrafa e com um anel de borracha, serve como espaçador entre os anéis de PET;
3- Anéis no interior do pneu que já está com um lado inserido no aro;
4- Anéis já posicionados totalmente sobre o aro;
5- Pneu já embeiçado e em produção.
Ficou mais leve que usando borracha de pneu de carro, mas pode melhorar.
Possui flexibilidade maior que só com borracha de pneu de carro.
Vídeo: https://www.facebook.com/tipoalgo/videos/1047203521988840/

segunda-feira, 16 de novembro de 2015

Bicicleta Ergométrica Compressora de Ar


Compressor de ar condicionado veicular.
Central com rolamentos.
Volante inercial para suavizar a pedalada.
O peso do compressor tensiona a correia.
A catraca permite o volante girar livre.
(Engenhoca de 2008, foi a base do Orbitreco)


Pneu Maciço Alternativo 8.0



Pneu Maciço Alternativo versão 8.0
- Ideia de pneu de carrinho de mão sem câmara de ar.
1- Pneu desmontado;
2- Fundos de garrafas PET de 1,5 L cortados com o mesmo diâmetro interno do pneu;
3- Duas peças formam um módulo;
4- Interior do pneu todo preenchido por PET e início da montagem da roda (a roda foi separada em duas partes para facilitar a montagem por meio de parafusos e porcas);
5- A segunda parte da roda sobre o guia central;
6- Parafusos compridos permitem a união das tampas e nos outros furos vão os parafusos menores;
7-8- Roda no carrinho. Suportou mais de 70 Kg sem problemas.


segunda-feira, 26 de outubro de 2015

BarcoPet

BarcoPet - Ideia de flutuador feito com PET. Módulos de 7 garrafas unidas com 2 AbraçadeirasPet. Uso de 156 garrafas (84 de 2L e 72 de 2,5L). A coluna central (42 g) e os 3 assentos (30 g) com garrafas de 2,5 L. 348 L de ar comprimido. Estrutura com 18 VarasPet no comprimento e 10 VarasPet na largura. Amarração lateral dos modulos com a FitaPet (pode ser usado o PinoPet para fixar as VarasPet).  Desafio escolar superado: suportou 3 alunos (mais de 240 Kg) no percurso de ida e volta na piscina.

sexta-feira, 2 de outubro de 2015

Pneu Maciço Alternativo 7.0

Pneu Maciço Alternativo versão 7.0
- Ideia de pneu de bicicleta sem câmara de ar.
1- Anéis de borracha da lateral de pneus de carros de 25 mm de diâmetro;
2- Medida adequada ao aro usado;
3-4- Detalhes da amarração do arame central;
5- Pneu já formado;
6- Pneu em processo de embeiçamento;
7- As irregularidades nos diâmetros dos anéis não inviabilizam a ideia e pouco compromete a eficiência do pneu;
8- Pneu Maciço Alternativo 7.0 pronto para o uso!



segunda-feira, 7 de setembro de 2015

Pneu Maciço Alternativo 6.1

Pneu Maciço Alternativo versão 6.1
- Ideia de pneu de bicicleta sem câmara de ar.
1- Lateral de pneus de carros;
2- Serra copo de 38 mm faz anéis de 35 mm;
3- Sobras das laterais dos pneus;
4-5- Anéis intercalados com tampinhas de garrafas;
6- Pneu Maciço Alternativo 6.1 aplicado, início do período sem preocupação com pneu murcho!



sábado, 29 de agosto de 2015

Pneu Maciço Alternativo 6.0

Pneu Maciço Alternativo versão 6.0
- Ideia de pneu de bicicleta sem câmara de ar.
1- Fazer arruelas (35 mm de diâmetro) de borracha de chinelas com serra copo;
2- sobras das chinelas;
3- inserir as arruelas no interior do pneu, alternando-as o máximo possível, para distribuir as densidades das borrachas mais uniformemente;
4- após a colocação de todas as arruelas, deslocar o pneu e as arruelas para cima do aro;
5- inserir no aro o outro lado do centro do pneu (onde tem o aço);
6- visão das borrachas no interior do pneu;
7- a arruela de borracha de 35 mm de diâmetro foi adequada ao pneu 26 x 1.50.


segunda-feira, 24 de agosto de 2015

Pneu Maciço Alternativo 5.0

Pneu Maciço Alternativo versão 5.0
- Ideia de pneu de bicicleta sem câmara de ar.
As tampinhas de garrafas são furadas ao centro e atravessadas por um arame.
Uma camada de borracha sobre o cordão de tampinhas pode aumentar o diâmetro para coincidir com o interior do pneu usado.


Pneu Maciço Alternativo 4.2

Pneu Maciço Alternativo versão 4.2
- Ideia de pneu de bicicleta sem câmara de ar.
Usa o sistema ERW (Energy Return Wheel).
1- tarugos de borracha unidos ao aro por meio de um arame;
2- amarração do arame que passa no centro dos tarugos;
3- fita de aço para fazer a cinta;
4- cinta sobre os tarugos;
5- detalhe da cinta na posição;
6- solda da cinta;
7- fixação da cinta em cada tarugo por meio de arame;
8- camada de borracha sobre a cinta metálica (pneu dianteiro);
9- pneu sobre a camada de borracha, preso por arame atravessando por baixo da cinta metálica;
10- aplicação imediata na "magrela".
Não ficarei no "prego" por conta de pneu furado!

quarta-feira, 19 de agosto de 2015

Pneu Maciço Alternativo 4.1

Pneu Maciço Alternativo versão 4.1
- Ideia de pneu de bicicleta sem câmara de ar.
Usa o sistema ERW (Energy Return Wheel).
Substituição da FitaPet por um anel feito com uma fita de aço.
O anel de aço foi soldado com arco elétrico comum.
Por enquanto a cinta não foi parafusada nas borrachas, o uso mostrará ou não esta necessidade.
Dois anéis de borracha ficam sobre e ao centro da fita de aço, unidos a esta por uma fita de borracha (retirada das laterais do pneu de bicicleta).
Elevação da frequência de retorno de energia, o que se traduz num movimento mais suave.


segunda-feira, 17 de agosto de 2015

Pneu Maciço Alternativo 4.0

Pneu Maciço Alternativo versão 4.0
- Ideia de pneu de bicicleta sem câmara de ar usando o sistema ERW (Energy Return Wheel).
As peças triangulares são de borracha maciça.
Ficam presas ao aro por meio de um parafuso.
Uma fita de PET foi usada para manter mais regular o espaçamento nas extremidades dos triângulos de borracha e é presa por meio de parafusos (pode melhorar).
Um anel de borracha reveste a FitaPet e as cabeças dos parafusos.
Um pneu de bicicleta sem os anéis de aço confere acabamento ao conjunto.
Apresentou maior eficiência que as versões anteriores.



sábado, 8 de agosto de 2015

Pneu Maciço Alternativo 3.0


Pneu Maciço Alternativo versão 3.0
- Ideia de pneu de bicicleta sem câmara de ar e feito a partir de pneu de carro.
Uso de dois anéis feito a partir da lateral do pneu de carro e de uma tira um pouco mais larga que o aro, feita com a banda de rodagem sem aço e sem nylon.
As tiras internas ocupam o centro do aro, deixando um espaço vago em ambos os lados.
A banda de rodagem é feita com a tira mais larga e fica curvada sobre as tiras centrais.
A eficiência e a facilidade de confecção do Pneu Maciço Alternativo 3.0 aumentaram.

Pneu Maciço Alternativo 2.0


Pneu Maciço Alternativo versão 2.0
- Ideia de pneu de bicicleta sem câmara de ar e feito a partir de pneu de carro.
1- usar uma fita de borracha feita com uma câmara de ar para unir uma tira de largura igual à parte interna do aro com duas tiras da largura da parte externa do aro;
2- visão do pneu de borracha completamente revestido pela fita de borracha;
3- anel feito a partir da lateral do pneu de carro;
4- anel colocado no interior do aro;
5- pneu maciço alternativo colocado no aro;
6- detalhe do pneu maciço.
A banda de rodagem ficou achatada, aumentando o atrito com o solo.
O Pneu Maciço Alternativo 2.0 pode melhorar em eficiência.


Pneu Maciço Alternativo


Pneu Maciço Alternativo.
- Ideia de pneu de bicicleta que dispensa o uso de câmara de ar e feito a partir de pneu de carro.
Uso de pneu de carro aro 15 e pneu de bicicleta aro 26.
Uso da banda de rodagem sem aço e sem cordões de nylon.
Parte interna do aro revestida com um anel de borracha da lateral do pneu de carro.
O arame serviu para manter as camadas de borrachas unidas durante o teste de carga.
O conceito promete.

domingo, 5 de julho de 2015

GradePet 2.2 a 2.5


GradePet versão 2.2 a 2.5
- ideia para simplificar a confecção de uma grade feita 100% com PET.
A barra que atravessa o furo é feita com apenas a metade de uma garrafa.
O PinoPet pode ser usado para manter as barras unidas como uma VaraPet.


domingo, 28 de junho de 2015

Volante Alternativo

Volante Alternativo
- Ideia de volante para registro.
Feito com uma porca sextavada e isopor derretido com ar quente.
Encaixe retangular central na porca feito com uma lima quadrada fina.
Acabamento para deixar a peça com forma mais regular não realizado.

terça-feira, 16 de junho de 2015

BuchaPet 3.0

 BuchaPet versão 3.0
- Ideia para fazer uma bucha com abas a partir de PET.
1- pedaço de PET de 6 x 6 cm;
2- fazer canudo e usar duas arruelas, uma porca e um parafuso;
3- canudo retraído com ar quente;
4- quatro cavas feitas com a ponta do ferro de soldar. Observar o sentido horário de enrolamento do PET;
5- dobrar as extremidades para facilitar a abertura da bucha e inserir o parafuso;
6-7-8- buchapet com o parafuso já inserido e rosqueado.
Um pedaço de arame preso às abas da buchapet evita que esta gire ao apertar o parafuso.


sexta-feira, 1 de maio de 2015

EngrenagemPet

EngrenagemPet
- Ideia para fazer engrenagem usando PET.
1- FitaPet com largura e comprimento adequados à engrenagem;
2- Marcação para a dobras que formarão os dentes;
3- FitaPet com as dobras para os dentes;
4- Dentes da engrenagem apoiadas com a parte da FitaPet que não foi dobrada;
5-11- Diversas Engrenagens.
A parte central pode ser preenchida com mais camadas de FitaPet.
Aumenta-se a resistência da EngrenagemPet fixando cada dente com ferro de solda.
Serve também como molde a ser preenchido com resina.

segunda-feira, 16 de março de 2015

segunda-feira, 2 de março de 2015

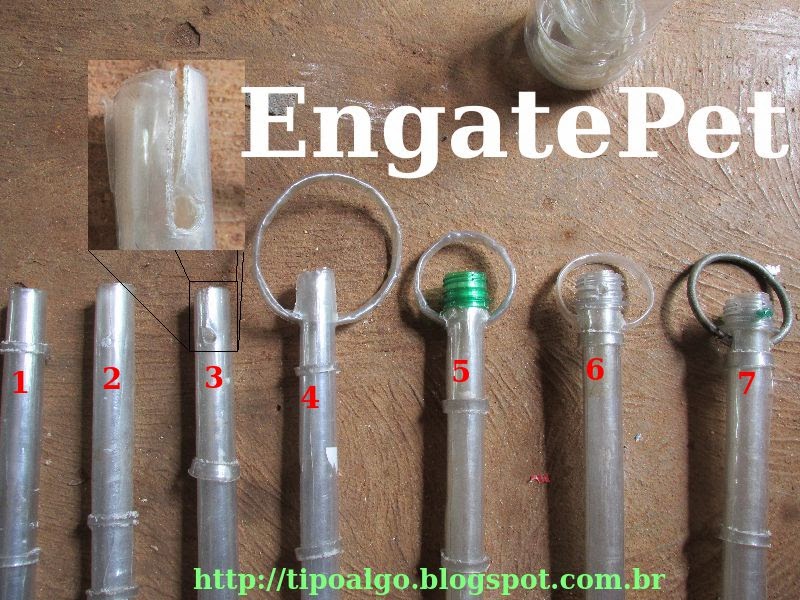

EngatePet

EngatePet
- Ideia para facilitar a montagem e a desmontagem de estruturas feitas com PET.
1- BarraPet;
2- Furo na barrapet com diâmetro adequado ao anel a ser usado;
3- Rasgo na ponta da barrapet, permitindo a inserção ou retirada do anel;
4- AnelPet de raio qualquer inserido na barra;
5- Rosca usada para fechar as pontas da barra;
6- Furo na rosca e na barra para inserção do PinoPet;
7- PinoPet inserido, EngatePet pronto.
Anéis metálicos podem ser usados.


sábado, 21 de fevereiro de 2015

Divisor de Som


Divisor de Som
- Ideia de adaptador para dividir uma saída de som em dois sinais.
1- Uso do conector de saídas P2 fêmeas de placa mãe de PC;
2- Retirada do conector usando um soprador térmico;
3- Interligação dos 3 pinos externos em cada lado;
4- Ligação de fone de ouvido e caixa de som simultaneamente. O divisor é interligado à saída de som por meio de um cabo com conectores P2 machos em ambas as pontas;
5- Detalhe da cobertura dos pinos com cola quente (ou plástico derretido).
Outras possibilidades: caso se queira a interrupção de algum sinal quando da inserção dos plugues P2 macho ou soldar diretamente o cabo de entrada aos pinos do conector para liberar as 3 portas para conexões.

domingo, 1 de fevereiro de 2015

Chinelas


Chinelas - Ideias para aumentar a vida útil das chinelas.
1- Ideia original do meu irmão para unir com um parafuso a ponta que insiste em soltar. Eu, preventivamente, coloquei o parafuso antes que a ponta se soltasse;
2- como a ponta não quebra mais, logo rasga a base e o "cabresto" fica saindo. A ArruelaPet corrige esse defeito;
3- parafuso completamente atarrachado;
4- uso do soprador térmico para moldar a ArruelaPet: aquece para amolecer o PET e pressiona a ponta do cabresto;
5- detalhe do rasgo que ocorre com a não quebra da ponta e a ausência da ArruelaPet. Resultado final do conserto e percebe-se o uso prolongado das chinelas.

quinta-feira, 15 de janeiro de 2015

Ratoiola


Ratoiola - Ratoeira feita com uma gaiola.
Ideia que utiliza uma gaiola como armadilha para capturar pequenos animais.
1- vista de cima, mostrando a alavanca superior que numa ponta segura a porta e na outra se fixa a um fio ou arame que vai até à alavanca inferior;
2- porta mantida suspensa pela alavanca superior;
3- ponta da alavanca superior, apoiada e segurando a porta;
4- extremidade da alavanca superior presa ao fio que irá à alavanca inferior;
5-  petisco, alavanca e ponto de apoio inferiores;
6- alavanca inferior apoiada e mantendo o fio preso;
7- mola comprimida, fazendo pressão para fechar a porta.
Vídeo com aplicação da Ratoila em http://youtu.be/IaIWSpFnBCo .
