Caixa de Partida Alternativa Para Motor Mono e Trifásico



Aciona um motor trifásico usando uma rede monofásica;

Aciona um motor monofásico sem necessidade de centrífugo, platinado e capacitor.

Testado com motor de 3 CV : video em https://www.youtube.com/watch?v=txXNaSP7HhE

Vidros Polo Classic 98 Inoperantes



Descobri a causa de mais um defeito no Polo Classic 98 (máquinas dos vidros inoperantes):

- Relé que envia o positivo para os interruptores. No caso, este com numeração original 53. É um relé padrão de 4 pinos.

 O relé foi substituído por um jumper, fazendo a função do relé de forma constante.

 Isto significa que os vidros funcionarão sem a necessidade de girar a chave de partida e um relé a menos alimentado sempre que o motor estiver funcionando.

Entretanto, percebeu-se a circulação de aproximadamente 100 mA em regime permanente, drenando energia da bateria mesmo com o carro desligado. Um relé novo foi instalado. Este novo relé. mesmo sendo de 5 pinos, funcionou adequadamente.

Outro componente que tem atuação no circuito dos vidros é o relé térmico que nesta foto abaixo se vê uma pequena parte dele acima à direita (blindagem de alumínio) com apenas dois terminais. Ele serve para levar o positivo às chaves de acionamento dos vidros no centro do console.

Oscilador Pulsado



- Oscilador com variação de frequência;

- Pulso com largura fixa (pode ser ajustável) para modulação do tempo ativo;

- Proteção contra sobrecarga;

- Isolação ótica da carga;

- Uso de apenas um circuito integrado 4093;

- Duas saídas com sinais invertidos.

Chave de Partida versão 2.0

 Ainda mais simples, sem transístor.

O capacitor de 330uF define o tempo de condução do relé à medida que se carrega.

Quando o capacitor se carrega, cessa a corrente no enrolamento do relé e este desarma, assim permanecendo enquanto houver alimentação na entrada do circuito.

Exemplo de ligação da chave de partida no motor:



Chave de Partida Para Motor Monofásico









Chutei um valor de fusível, só para o caso de curto-circuito, meio desnecessário na verdade.

Sem diodo em paralelo com a bobina do relé, pois não há chaveamento na bobina, a carga e descarga do capacitor que se liga à base do transistor ocorre de forma "suave".

O resistor de 1M permite menor intervalo entre partidas.

O capacitor e o resistor em paralelo com os contatos do relé reduzem a centelha que se forma ao desligar o circuito de partida.

O capacitor após o fusível limita a corrente de trabalho do circuito.

Testado e aprovado! Se necessitar de um tempo maior de acionamento inicial do relé basta acrescentar capacitores de 1uF em paralelo ao capacitor de 2uF que se liga à base do transistor.

E pra quantos CV é essa chave?

Depende só da capacidade de condução de corrente do relé utilizado.

Pode ser usada para automatizar a partida de motor trifásico ligado à rede monofásica.

Este circuito é para motores monofásicos sem o interruptor centrífugo. O relé só é acionado nos segundos iniciais, permanecendo desligado enquanto o motor estiver funcionando.

Valor do Capacitor de Partida

 Definindo o valor do capacitor de partida de um motor monofásico pelo valor medido da indutância do enrolamento auxiliar.

 Pela fórmula da frequência de ressonância, Fr = 1 / (2 pi raiz(LC)), em 60Hz, o valor do capacitor C, em microfarad (uF), será o resultado da divisão de 7,0433 pela indutância L, em Henry (H), ou seja, C = 7,0433 / L, com L em H e C em uF. Simples assim!

É também necessário um aparelho que meça a indutância, difícil encontrar um multímetro com esta função. Em todo caso, se a indutância do enrolamento auxiliar for conhecida é só dividir o valor 7,0433 por este valor de indutância que se obtém o valor do capacitor.

Extensão Elétrica Alternativa

Mix Alternativo

Mix Alternativo

- Ferramenta idealizada inicialmente para triturar papel molhado (fazer massa de papel);

- Uso geral em atividades para mistura de substâncias;

- A haste de ferro que se liga à furadeira foi soldada no eixo das lâminas;

- A furadeira tem controle do sentido de rotação para girar as lâminas no sentido correto de corte.



Tela articulável alternativa

Tela feita com canos plásticos de painel de aquecimento solar de água. Trama de 10 cm x 10 cm e área de 4 m x 4 m.

CordãoPet

 Aumentando a resistência do FioPet.

Plástico derretido

Uma forma de derreter plástico usando o soprador térmico.



Carrinho de mão para cargas



FioPet - Aplicação

 Aplicação para o FioPet como material de consumo para o aparador de grama. O FioPet foi retraído com um jato de ar quente visando aumentar a sua resistência ao impacto.

BuchaPet 4.0



Dobradeira de chapas

 Vídeo demonstrativo abaixo.

BlocoPet



BlocoPet

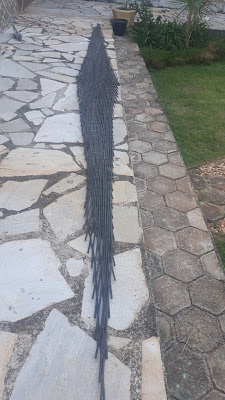

RedePet



















RedePet - Aplicação do FioPet;

Feita com agulha de rede de pesca.

Mandril modificado



O mandril pifou, mas o serviço não parou. Retirada das partes móveis do mandril, 3 furos e abertura de 3 roscas finas. Gambiarra que salva!
