Globo Laminado



Globo feito com lâminas de transformador de mesmo tamanho.

Protetor de bebedouro

 Protetor de bebedouro feito com invólucro de capacitor eletrolítico.

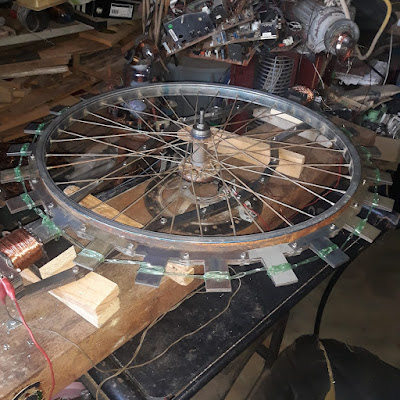

MURI 4 Kg 110 V Capacitor

Rotor com 4 Kg, retiradas as lâminas  que estavam sem fixação. Removido o perigo de ejeção pela força centrífuga. Lâminas unidas provisoriamente com a CorrentePet. Alimentado em 110 V e com capacitor em paralelo em cada bobina para redução da centelha.

Nesta configuração consome ~50W.

MURI funcionando mais suavemente e com maior segurança.

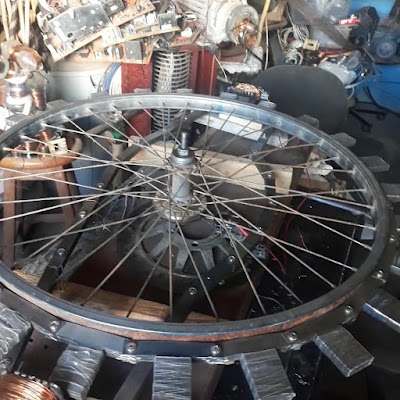

MURI com Coletor 2.0



Uma escova deslizando no anel e a outra entrando em contato com as barras do coletor.

O MURI acelerou!

Coletor do MURI

Base do novo coletor, agora sob medida, 24 barras, uma para cada ressalto.



Com as cavas e algumas barras.



Barras colocadas e uma camada de cola tudo na parte externa para selar  os poros do MDF.

Com o anel para a escova fixa.

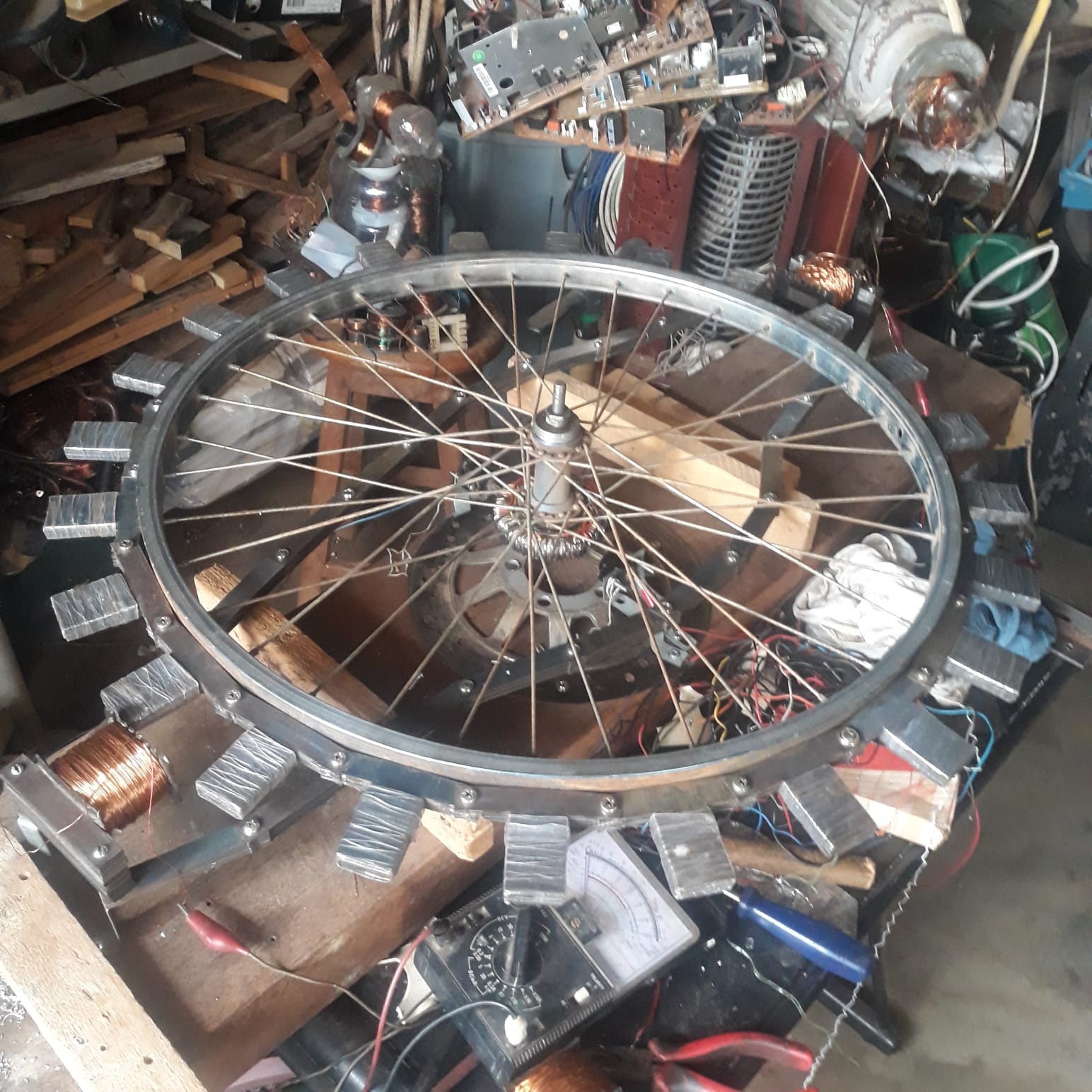

Primeira versão do coletor. Percebe-se a irregularidade no espaçamento entre as barras, devido ao número de barras não ser múltiplo de 24.

Logotipo do Tipoalgo

Feito com lâminas de transformador.

Aplicação sugerida por um amigo de aparador de panela.

Infinitas formas geométricas são possíveis com esta técnica de união das barras.

Versão de dimensões mais proporcionais.



MURI - Motor Universal de Relutância e Inércia



Motor sem bobina no rotor

A massa do rotor é de 6 Kg.

Funciona por atração do ferro para alinhar com o centro do eletroímã. O coletor, que está preso ao rotor, no momento do alinhamento, interrompe a linha de alimentação e o rotor, por ação da inércia, mantém o movimento e inicia um novo ciclo.

Coletor não adequado ao estator, por isso o funcionamento foi precário. Um novo coletor será providenciado.

Motor Universal Alternativo



Protótipo desalinhado, desbalanceado, entreferro largo e coletor ineficiente, mas funciona!

BarraPet - Aplicação



Aplicação da BarraPet, VaraPet e mangueira velha em substituição ao ferro.

Cimento sobre o PET.

Tijolos colocados. Obra concluída!

Motor Elétrico Artesanal



Rotor de ventilador, estator de compressor de geladeira e tampas de MDF.

Enrolamento de teste.

Única bobina de 30 espiras que ocupa 3+3 ranhuras consecutivas.

Prova que um enrolamento de 2 polos equivale a uma única bobina em cujo interior o rotor gira.

Teste do motor artesanal. Partida manual.

Alimentado com 220v e um capacitor permanente de 28uF.
