Passo no coletor do motor

 Versão improvisada para polir o coletor de um motor.

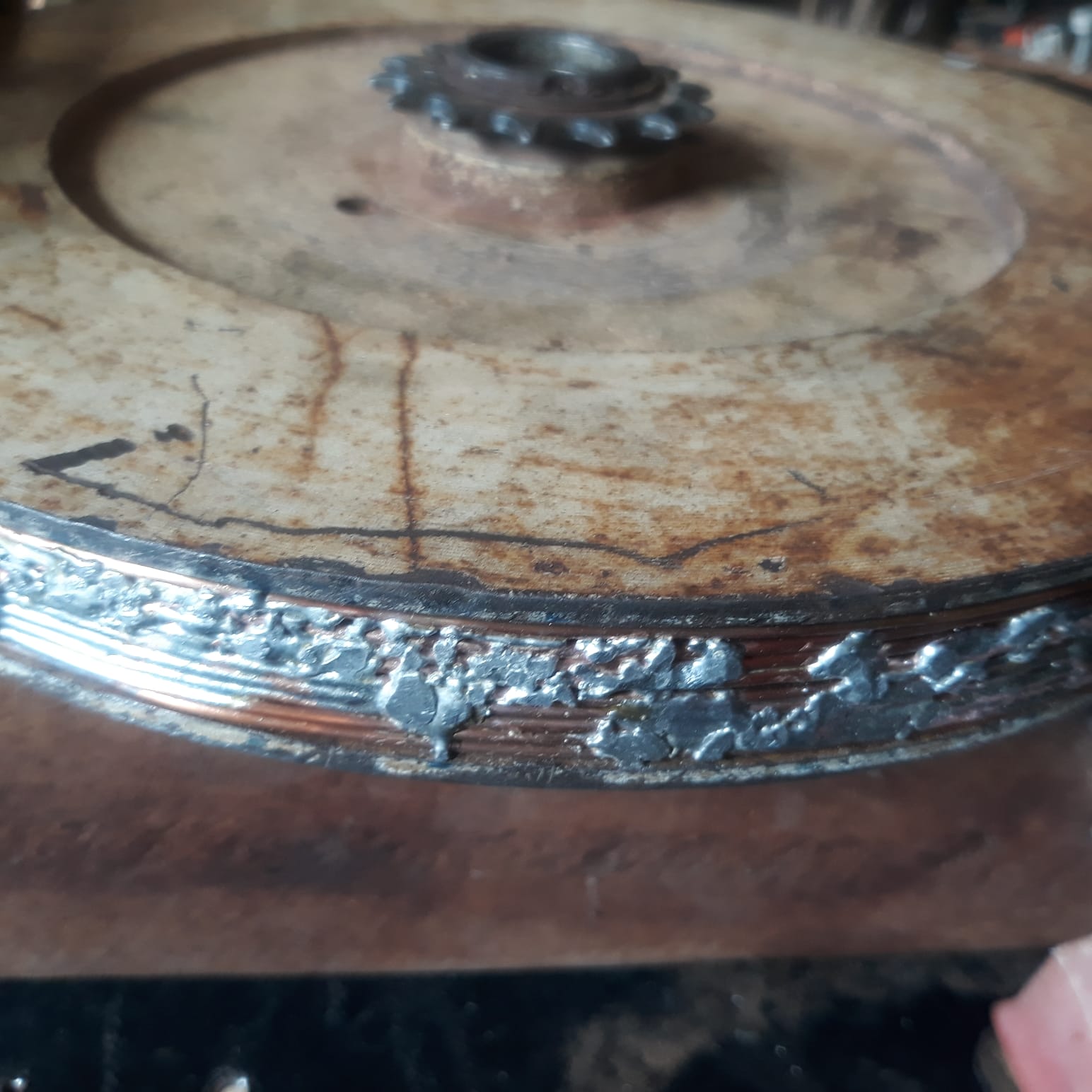

Volante no triturador de papel com corrente

Melhorando um pouco mais a eficiência do triturador de papel.

Substituição da correia por uma corrente para evitar o deslizamento.

A relação mal dimensionada comprometeu a partida. Uma coroa um pouco maior resolve este inconveniente, mas reduzirá a velocidade de trituração.



Volante no triturador de papel

Melhorando a eficiência de um triturador de papel.

O motor de 1/4 CV (184 W) foi substituído por um de 1/15 CV (49 W).

Um volante de 8 kg foi instalado diretamente no eixo do motor.

O motor de menor potência realizou igual tarefa que o motor de maior potência graças ao uso do volante.

Motor Inercial Alternativo

A ideia principal é girar um volante de grande raio sem uso de correia, corrente, engrenagem ou polia

Prova de conceito concluída!

Massa do rotor 8 kg; raio 14 cm.

Gaiola do rotor improvisada de forma precária.

Inversor para motor de indução trifásico de 3 CV, programado para até 120 Hz.

Velocidade muito abaixo do esperado.

Versões de gaiolas:

1- anel de cobre completo;

2- lacunas no anel; e

3- lacunas dobradas.

Quanto mais aberturas na gaiola, menor o torque, menor a reação do rotor sobre o estator e maior a velocidade.

Estator Modular Alternativo

Ideia de estator modular alternativo para motores elétricos;

Os T são de lâminas E de transformador;

As extremidades retiradas do E ficam entre as lâminas T;

A configuração com o T voltado para fora também é possível.



RolamentoPet



RolamentoPet - Ideia de rolamento alternativo. O centro é feito com um CarretelPet, as esferas são as usadas em frascos de desodorantes e o suporte externo a partir de uma garrafa PET de álcool. Outra versão conterá a pista externa.

Capacitor CA Variável Alternativo







- Capacitor de corrente alternada com capacitância ajustável via chaves;

- Capacitância fixa de 3,5uF;

- Recomenda-se descarregar o capacitor antes de acionar qualquer chave para evitar centelhamento (nas chaves);

- Feito com os materiais disponíveis no momento.

Transformador Toroidal Invertido Alternativo

- Ideia de transformador toroidal com duas bobinas circulares no núcleo revertidas com arame de ferro recozido.

- Este protótipo apresentou bons resultados, mas pode melhorar.

- A próxima versão contará com ferro doce laminado.

- O comprimento do circuito magnético é menor que num toroide comum de dimensões semelhantes, o que reduz as perdas no ferro.





Princípio do transformador toroidal invertido alternativo.
